Меняем термопасту в Packard Bell

Инструкция: замена термопасты в Packard Bell

Инструкция по замене термопасты в ноутбуках Packard Bell.

Термопаста — это, по сути, защитный механизм, помогающий процессору компьютера удерживать нормальную температуру и не перегреваться под нагрузкой. Такой пастой оснащаются все модели компьютеров и ноутбуков. Причем еще на заводе. Но она со временем деградирует, высыхает и теряет свои свойства. Поэтому термопасту нужного иногда освежать.

Разбираем ноутбук Packard Bell

У этого производителя большая часть ноутбуков имеет весьма специфичную конструкцию, что, в свою очередь, создает определенные сложности. Но деваться некуда, начинаем разборку.

  • Сначала откручиваем все болты с задней панели, снимаем защитные крышки. Вынимаем аккумулятор, дисковод, модуль WI-FI, оперативную память, жесткий диск. Разбор задней стороны ноутбука вполне типовой. Дальше переворачиваем ноутбук и переходим к самому интересному.

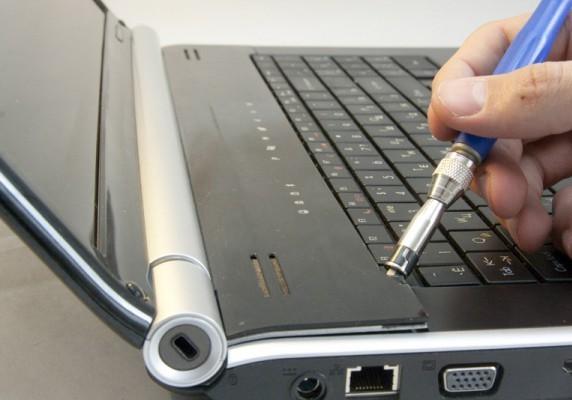

  • Поддеваем переднюю пластиковую панель перед клавиатурой (та, что ближе к шарниру).
Корпус ноутбука Packard Bell в собранном виде

Только не спешите. Внутри есть провода, и они очень короткие. Легко порвать. Источник фото: paulov.com

  • Отсоединяем пластиковую крышку на шарнире, мешающую обзору.

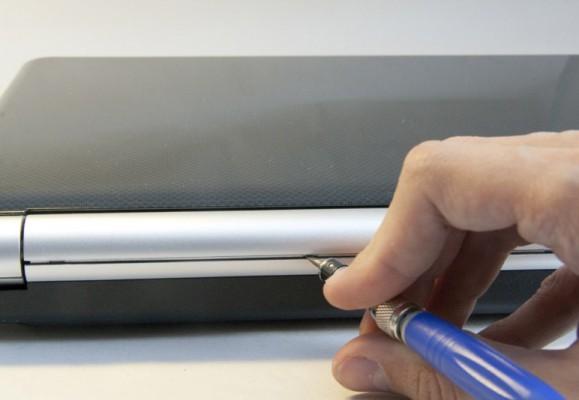

Демонтаж шарнира ноутбука

Вообще, это делать необязательно, но он может немного мешаться, поэтому при желании снимаем и его тоже

  • Затем отключаем все шлейфы, обнаруженные под снятой пластинкой.

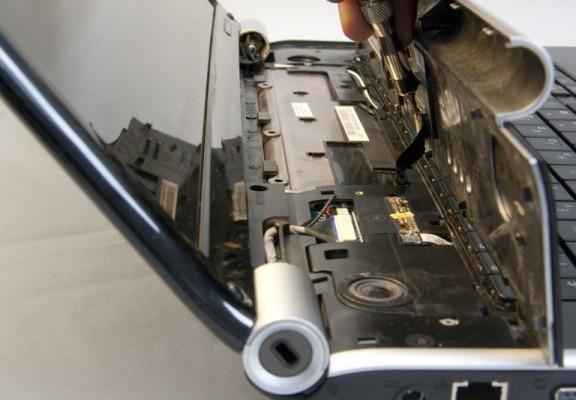

Процесс изъятия пластиковой панели над клавитурой

Опять же действуем осторожно, чтобы не повредить электронику, которая здесь спрятана. Источник фото: paulov.com

  • После этого аккуратно поддеваем клавиатуру и разом снимаем ее с корпуса.

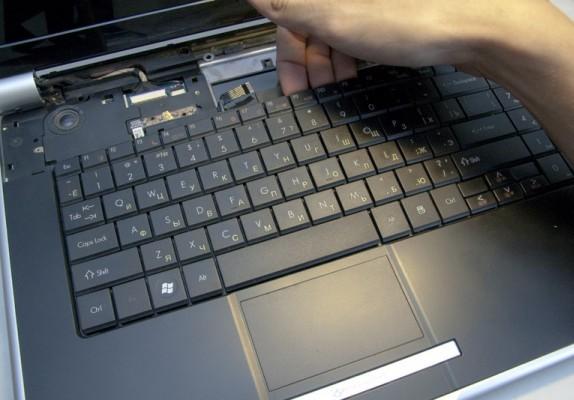

Процесс изъятия клавиатуры из корпуса ноутбука

Клавиатура представляет собой монолитный корпус, поэтому не переживайте за отдельные клавиши, они никуда не разбегутся

  • Под ней обнаружится еще один шлейф. Его тоже незамедлительно снимаем, иначе он будет мешать дальнейшему процессу.

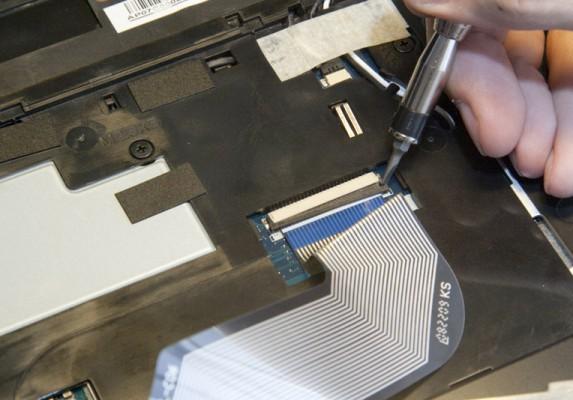

Шлейф HDD

Это шлейф HDD. Достаем его, чтобы он не мешал снять крышку, скрывающую материнскую плату. Источник фото: paulov.com

  • Сбоку ищем коннектор питания и отсоединяем его.

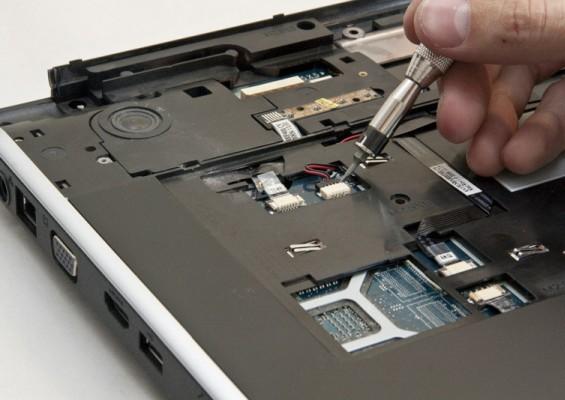

Процесс отсоединения коннектора аккумулятора

Это питание. Его тоже придется отключить. По той же причине, почему пришлось отсоединить жесткий диск. Источник фото: paulov.com

Перед нами предстанет следующая картина. Это обратная сторона материнской платы. Наша задача аккуратно снять ее и добраться до компонентов, скрытых за ней.

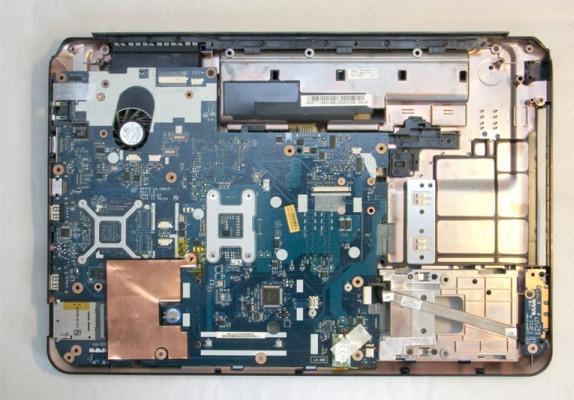

Материнская плата ноутбука Packard Bell

Все самое интересное с обратной стороны

  • Отсоединяем болт, который удерживает материнскую плату в корпусе.

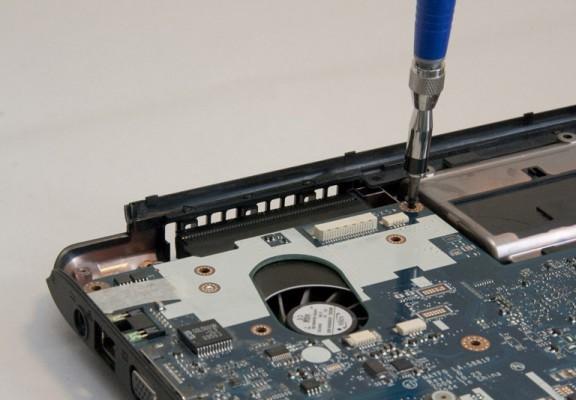

Процесс выкручивания крепления платы

Бывает так, что плата держится всего лишь на одном болте, и он обычно располагается в верхней части возле вентилятора. Источник фото: paulov.com

  • Затем выкручиваем все болты, удерживающие радиатора на процессоре. Обычно их около 4–6 штук по периметру.

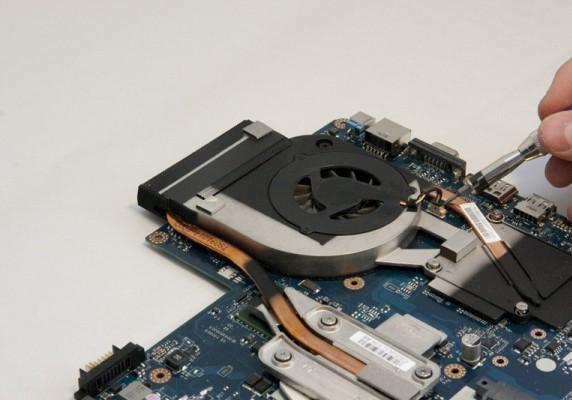

Процесс выкручивания крепления радиатора

Надо открутить все болты, удерживающие радиатор

Заменяем термопасту

  • Теперь, когда у нас есть доступ к процессору, снимаем с него остатки старой термопасты. Это можно сделать сухой ватной палочкой.
  • Затем наносим свежую пасту, аккуратно выдавливая немного раствора на поверхность чипа.
  • Потом эту кашу надо равномерно распределить по всей поверхности чипа.

Ну а потом просто собираем все запчасти в обратном порядке и проверяем, изменилась ли температура процессора. Ее можно проверить одной из программ, о которых мы писали ранее.
