Снимаем жесткий диск с компьютера

Реклама
Ремонт и настройка компьютера

Содержание

  1. Достаем диск из ноутбука
  2. Достаем диск из системного блока

Рассказываем, как извлечь жесткий диск из компьютера или ноутбука.

Необходимость достать жесткий диск из ноутбука может появиться в любой момент:

  • Когда он начнет издавать странные звуки и потребует диагностики.
  • Когда он выйдет из строя.
  • Ну или когда вы захотите поменять на более быстрый и объемный вариант.

Поэтому вам наверняка пригодится описанная ниже инструкция по извлечению HDD-накопителя из корпуса ноутбуков и настольных систем. И вам не захочется тратить деньги на специалиста, когда вы узнаете, как просто это делается и как мало времени требует.

Достаем диск из ноутбука

Логично утверждать, что в разных моделях ноутбуков корпуса устроены по-разному. Поэтому максимально универсальной инструкции по разборке компьютера и извлечению из него диска создать не получится. Тем не менее, все лэптопы так или иначе похожи.

  • Сначала, конечно, надо выключить компьютер и дождаться, пока все комплектующие прекратят какую-либо активность.
  • Потом перевернем ноутбук дном вверх.
  • На крышке будет несколько болтов, которые удерживают ее. Откручиваем их подходящей отверткой.

Некоторые производители (например, Apple) используют болты, которые можно открутить только специальной отверткой звездочкой. Учитывайте это перед началом работы.

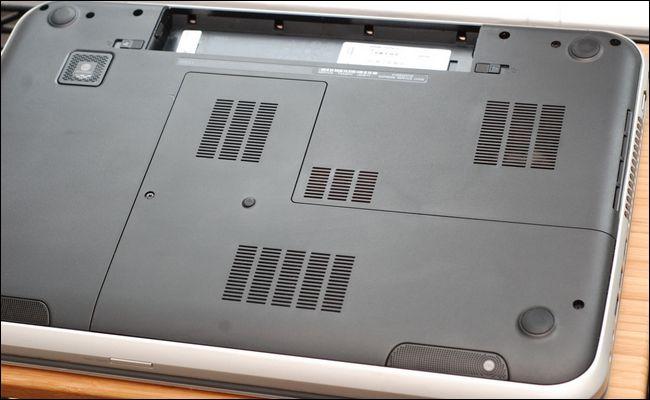

Днище ноутбука с отдельной крышкой под память

В новых ноутбуках есть такая дополнительная крышка. За ней скрываются только заменяемые комплектующие. Обычно речь о памяти ОЗУ и HDD-накопителях

  • Полдела сделано, теперь надо достать сам диск. Он, кстати, похож на массивную пластину с куском микросхемы на стенке и магнитным механизмом внутри. В зависимости от конструкции и модели он может удерживаться в корпусе с помощью нескольких болтов либо с помощью пластиковых защелок. Болты надо выкрутить, а защелку сдвинуть или снять.

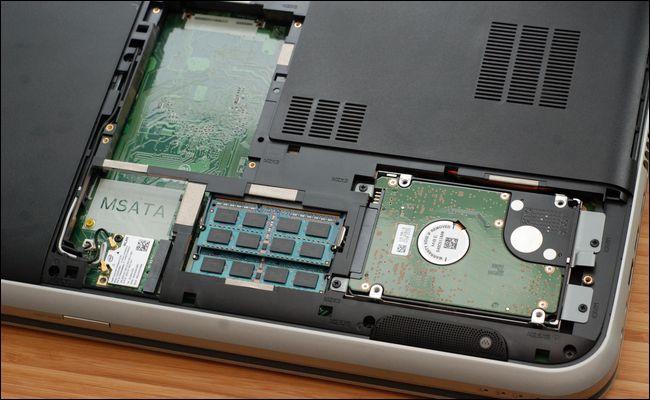

Внутренности ноутбука

Здесь куча пространства под дополнительные диски, но пришли доставать, а не добавлять. Наша цель справа внизу

  • Потом надо аккуратно вытянуть диск из коннектора и убрать в сторону, чтобы ничего не погнуть и не сломать.

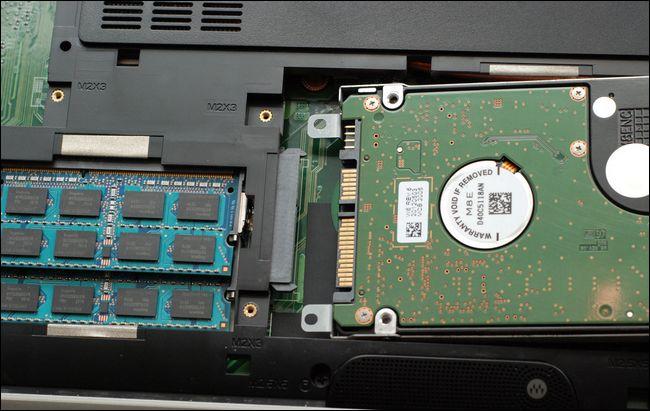

Извлеченный из ноутбука HDD-диск

Видно как минимум несколько отверстий под болтики, вы их точно заметите

На этом все. Как видите, это довольно тривиальная процедура, не требующая никаких особых навыков.

Извлечение диска из моноблока в общих чертах похоже на таковое из ноутбука. Там тоже будет отдельная крышка под память. Она так же снимается выкручиванием болтов, а диск ставится в похожее крепление. Пространства под компоненты, как в стандартном системном блоке, в моноблоке точно нет. Поэтому его внутренности так похожи на структуру комплектующих лэптопа.

Достаем диск из системного блока

С системным блоком почти та же история.

  • Сначала выключаем компьютер.
  • Потом нажимаем на красную кнопку подачи питания с тыльной стороны компьютера.

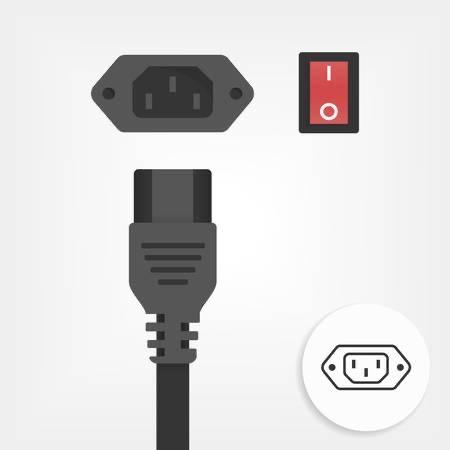

Схема элементов питания в стандартном системном блоке

Обесточим компьютер для его и нашей безопасности

  • Ищем сзади и сбоку болты, которые удерживают корпус в собранном виде.
  • Откручиваем болты поочередно.
  • Затем сдвигаем крышку в бок и снимаем.

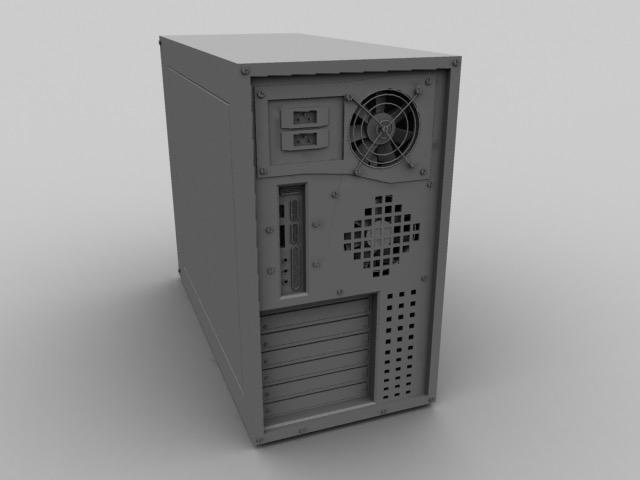

Тыльная сторона системного блока

У некоторых моделей крышка может не сдвигаться вбок, а двигаться только вверх

  • После этого аккуратно отсоединяем все провода, которые подключены к жесткому диску. Обычно там один шлейф, идущий к материнской плате.

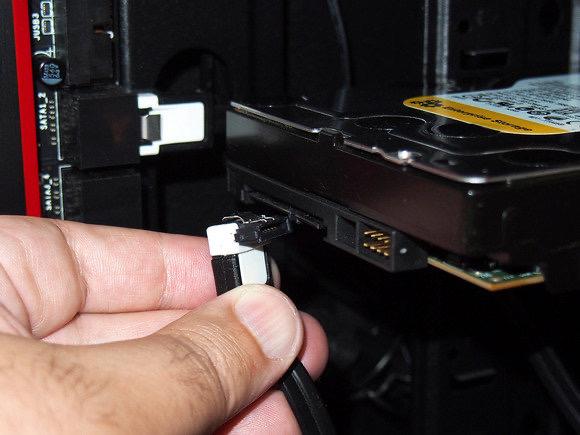

Интерфейс подключения IDE

Вот интерфейс подключения IDE для соединения материнской платы и диска

  • Затем выкручиваем болты, которые держат диск на весу в специальной секции под HDD-накопители и другие комплектующие.

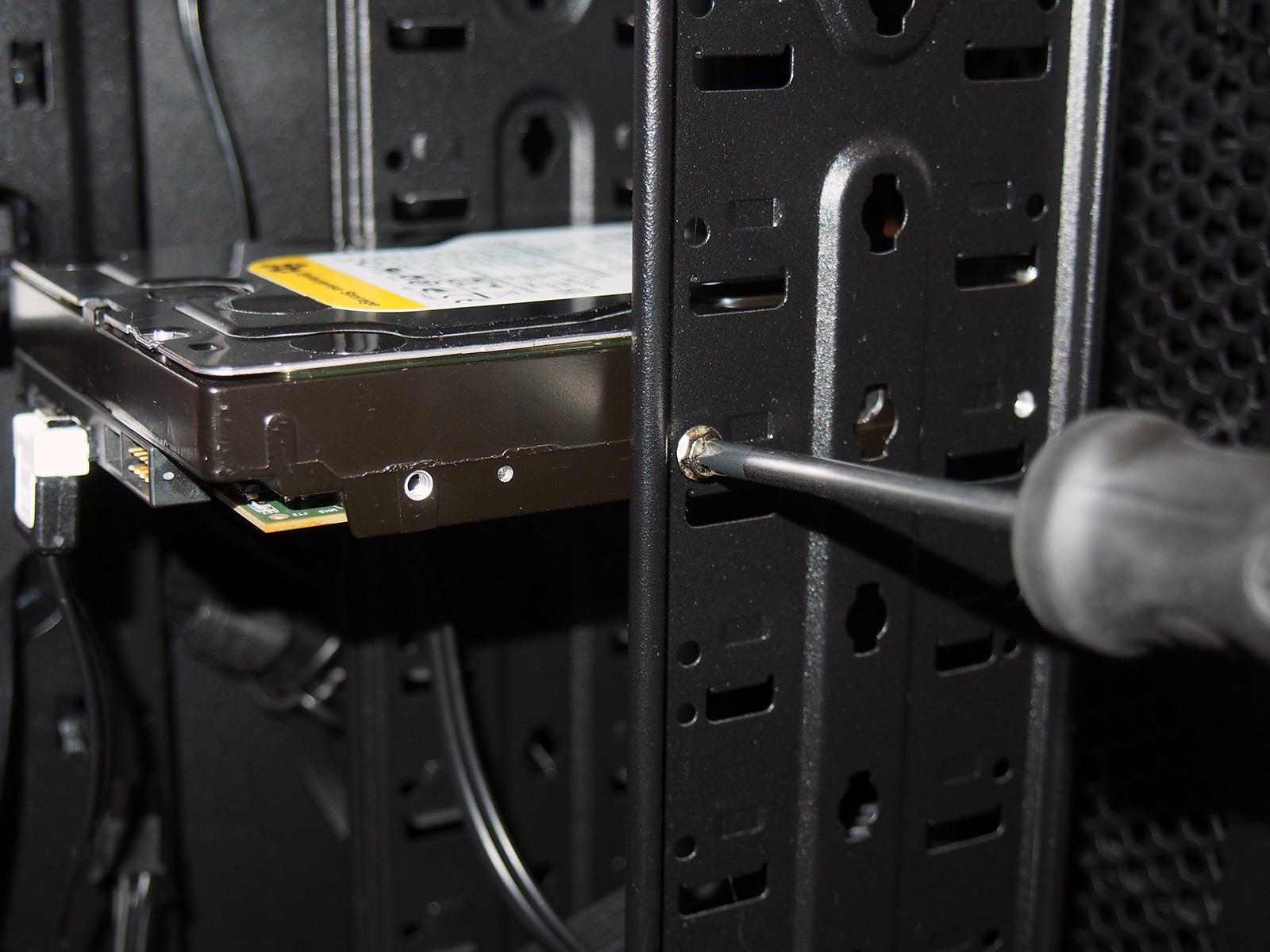

Крепежные болты, удерживающие диск в корпусе

В некоторых моделях используются специальные жесткие клеммы вместо болтов. В этом случае нужно лишь их потянуть и вытащить диск.
