Как разобрать iMac

Как разобрать iMac

Сегодня мы поговорим о том, как разобрать моноблок iMac. Сама по себе процедура не очень сложная, но не помешает и опыт в разборке сотовых телефонов либо телевизоров. Также рекомендуется разбирать Mac с помощником, чтобы максимально обезопасить себя от поломки устройства.

Для этого нам потребуется:

  • комплект присосок-подъемников для iMac;
  • набор крестообразных отверток;
  • отвертка со шлицом Torx T10;
  • пинцет.

Снимаем дисплей

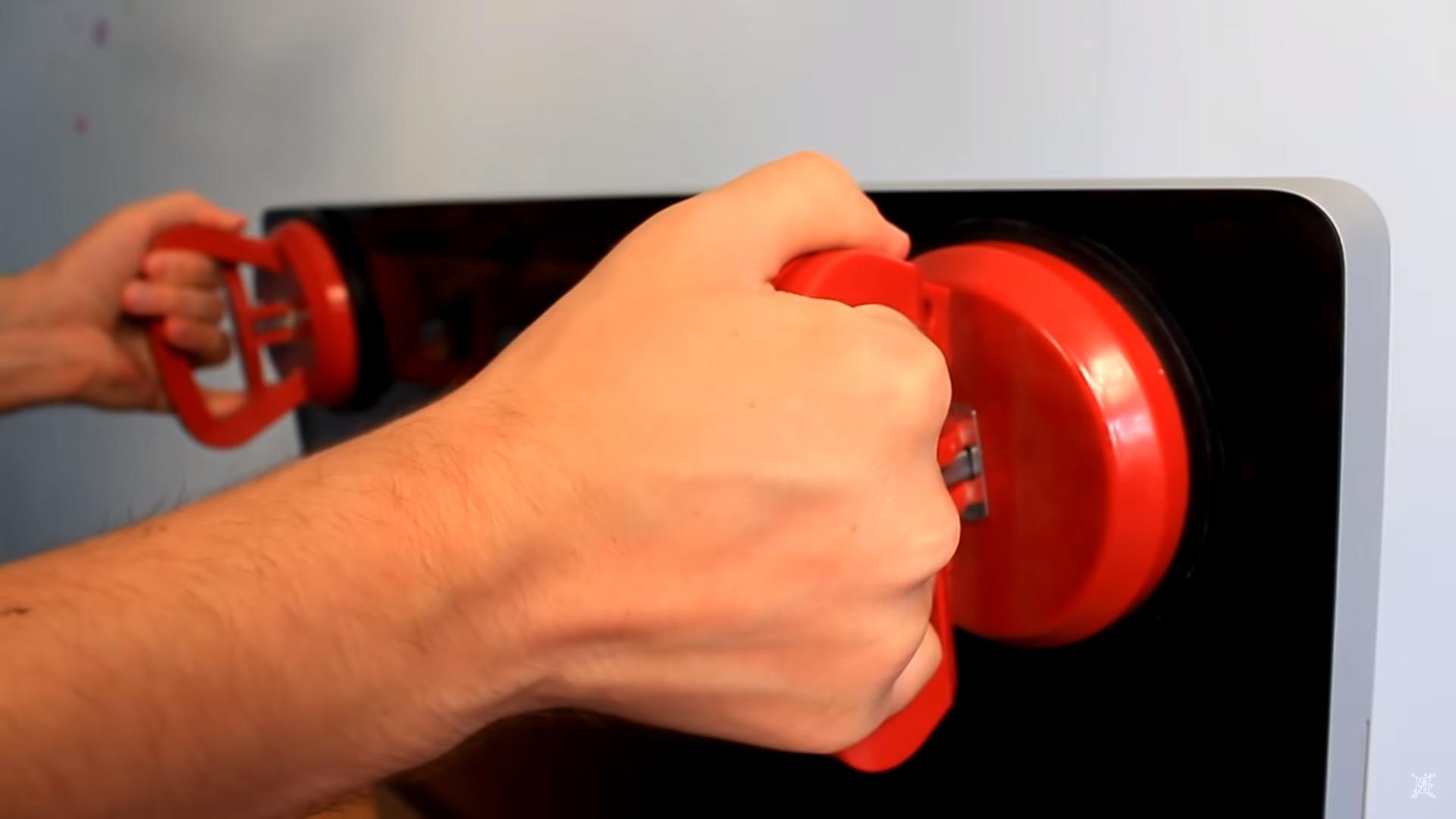

1. Снимаем переднее стекло с помощью двух присосок. Прикладываем их к экрану и аккуратно отсоединяем стеклянную панель.

Без присосок отделить стеклянную панель не выйдет

Без присосок отделить стеклянную панель не выйдет

2. Убираем дисплей устройства, который закреплен магнитами и шурупами (10 шт.) со звездообразным шлицем размером T10. Откручиваем их, придерживая экран, а затем убираем магниты пинцетом.

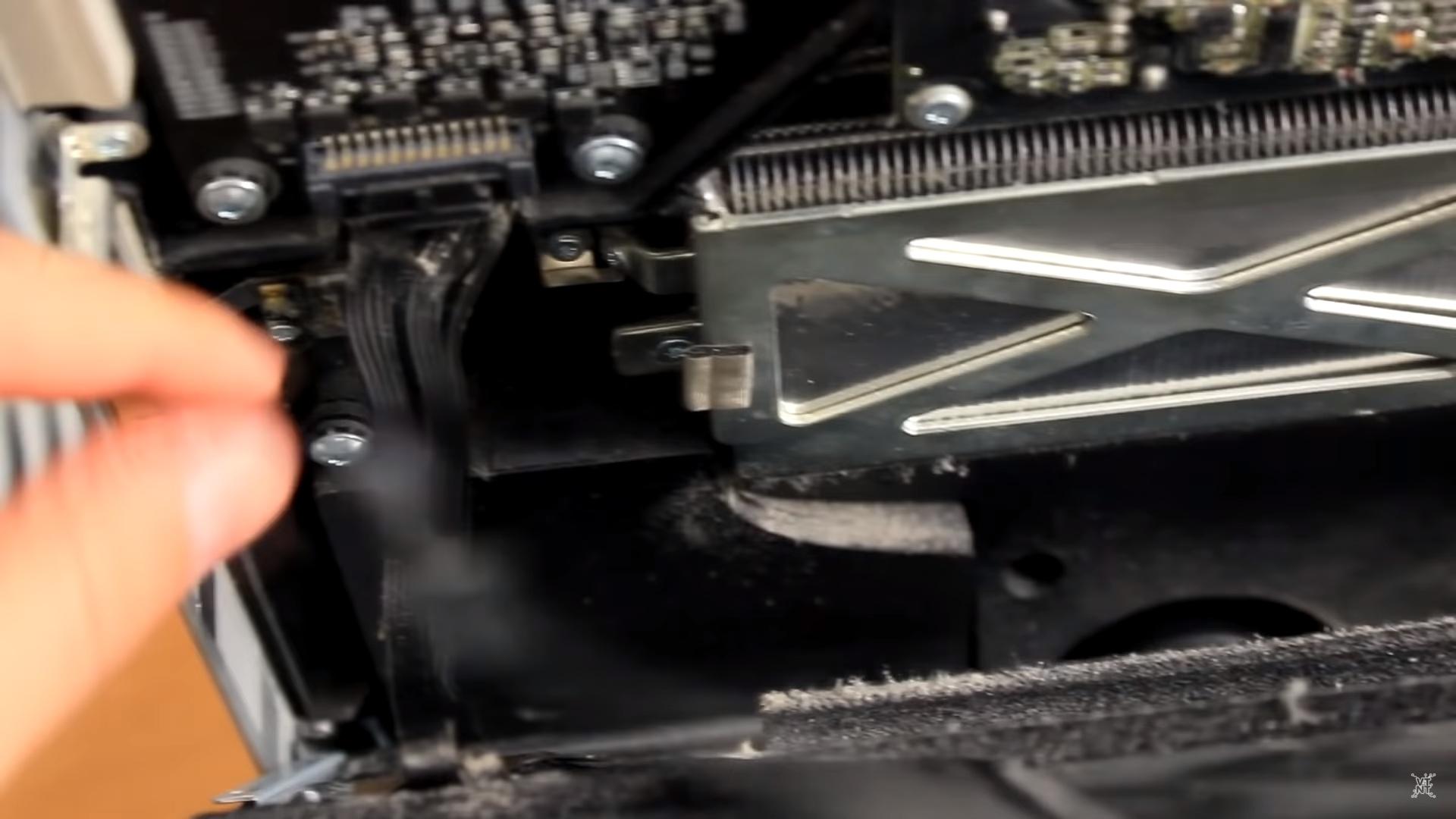

3. Прежде чем открепить дисплей устройства, нужно еще отсоединить несколько шлейфов и коннекторов. Для этого снова воспользуемся пинцетом и без усилий отсоединяем первый коннектор от корпуса.

Не прилагая лишних усилий, убираем коннектор

Не прилагая лишних усилий, убираем коннектор

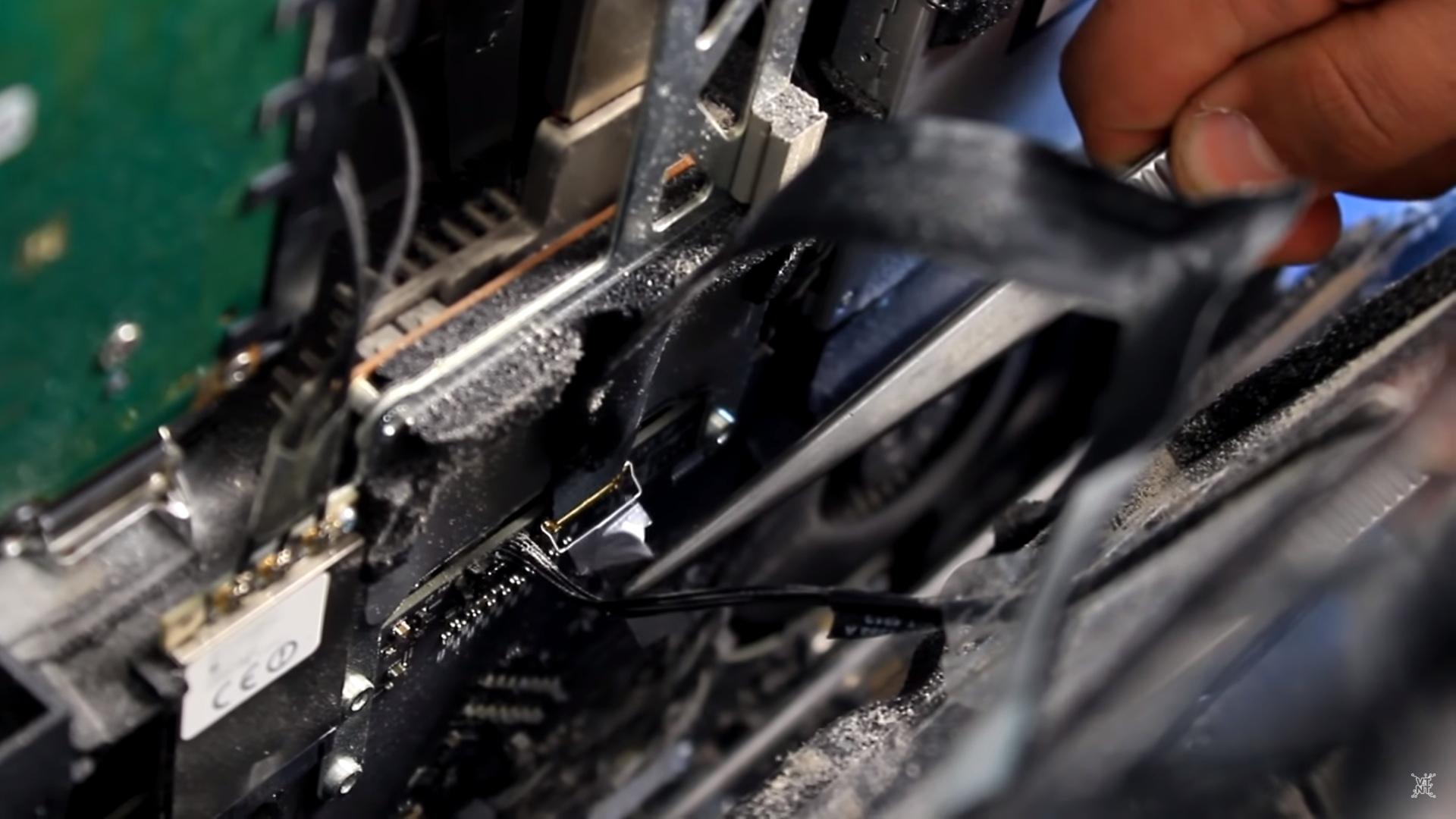

4. После этого находим шлейф, который проходит от дисплея до основной части моноблока. Снимаем пленочку, а затем достаем сам шлейф.

Отключаем шлейф

Отключаем шлейф

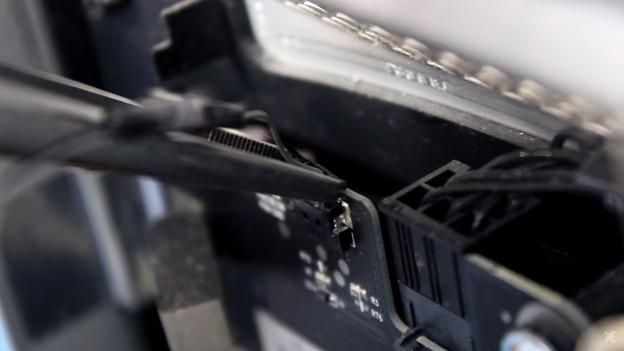

5. Следующим этапом снимаем третий контакт, расположенный слева от шлейфа, который мы убрали в предыдущем пункте.

Используем пинцет для аккуратного извлечения контакта

Используем пинцет для аккуратного извлечения контакта

6. Последний провод расположен в левой части корпуса. Лучше всего убрать его руками. Для этого достаточно нажать на кнопку, скрепляющую провод с разъемом.

Последний провод убираем руками

Последний провод убираем руками

7. Теперь осталось достать дисплей из корпуса и расположить его в безопасное место

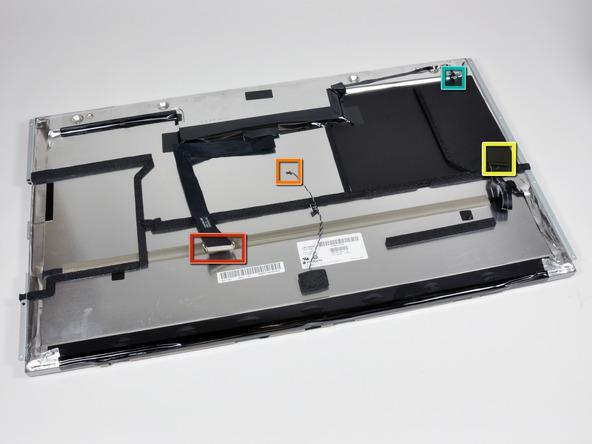

Все шлейфы на одной картинке

Все шлейфы на одной картинке

Со снятием дисплея, перекрывающего доступ к основным устройствам моноблока, мы закончили. После этого вам не составит труда достать практически любой компонент и полностью почистить iMac.

Извлекаем комплектующие

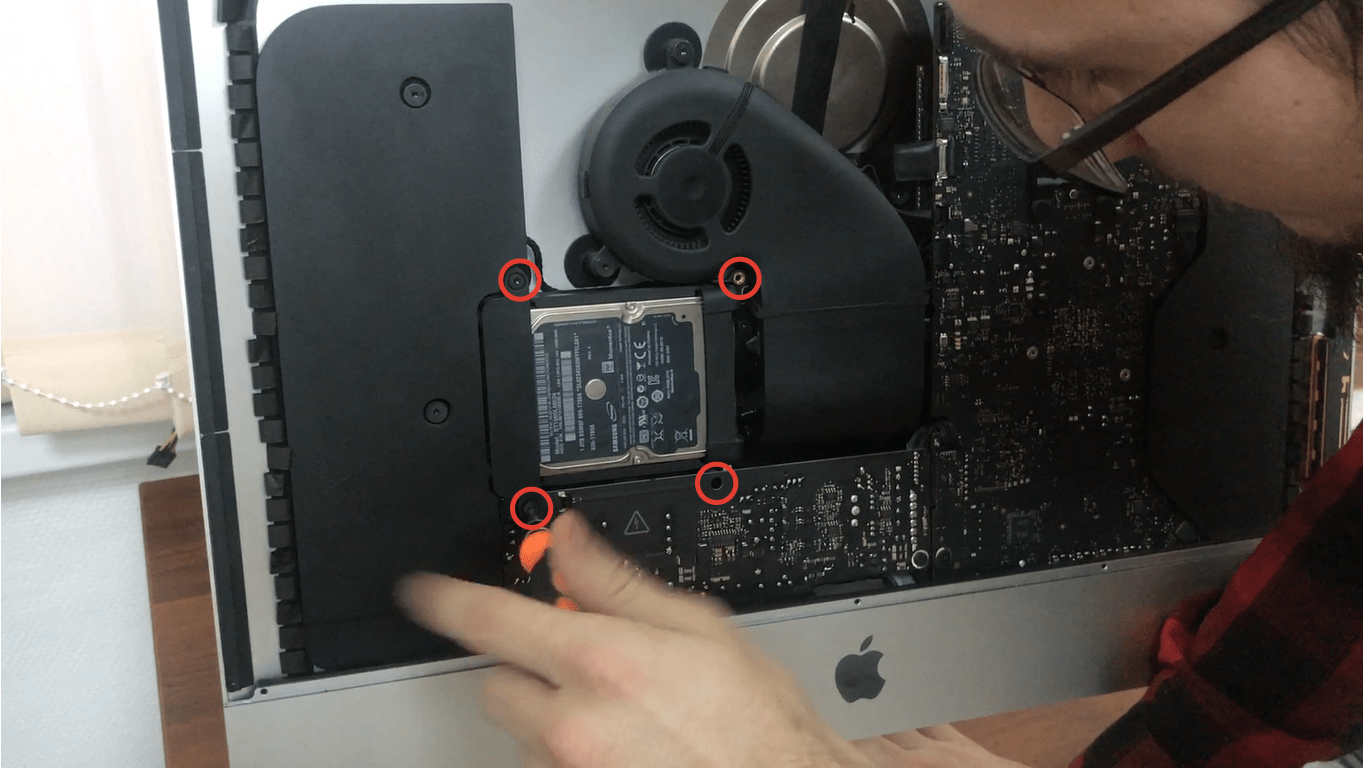

1.  Начинаем с жёсткого диска. Откручиваем четыре болтика и убираем пластины, которые удерживают и защищают винчестер.

Убираем все крепления

Убираем все крепления

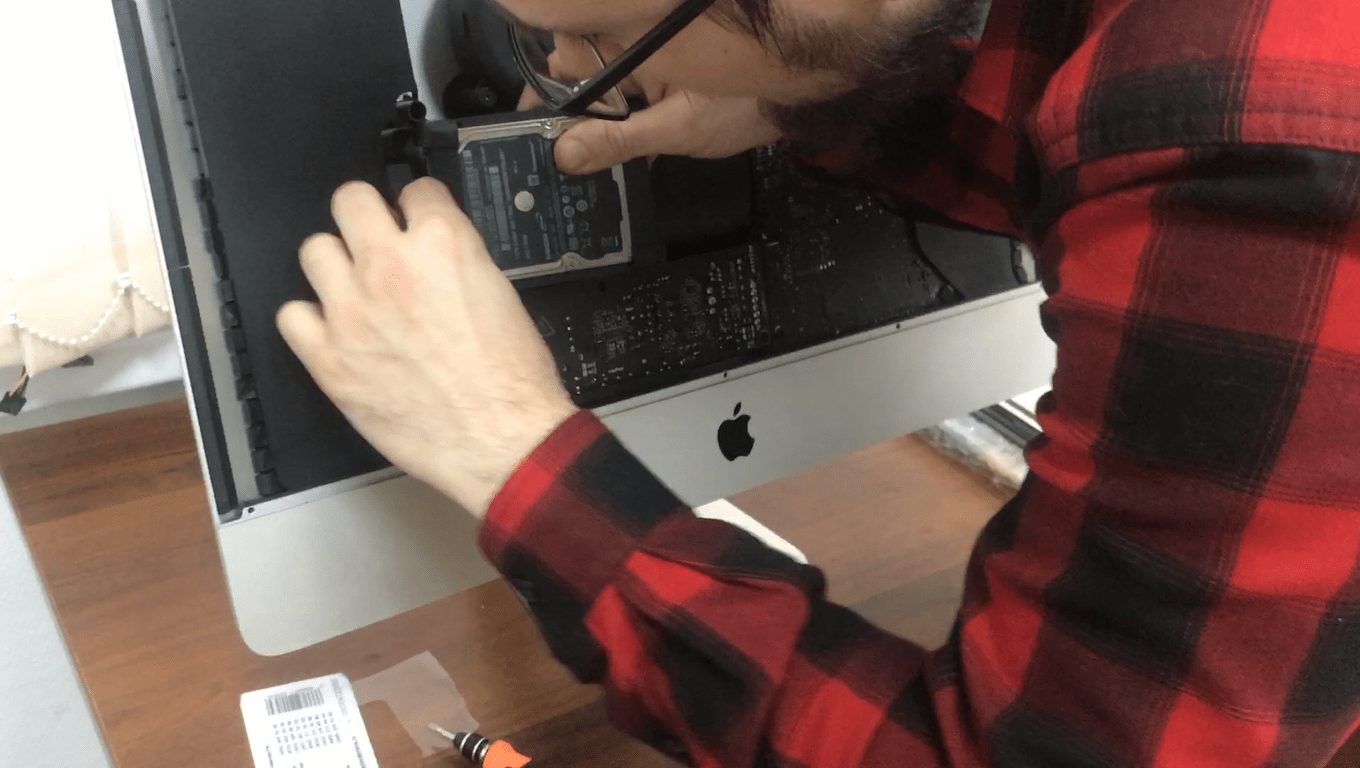

2. Отсоединяем шлейф и извлекаем накопитель из моноблока.

Отключаем диск

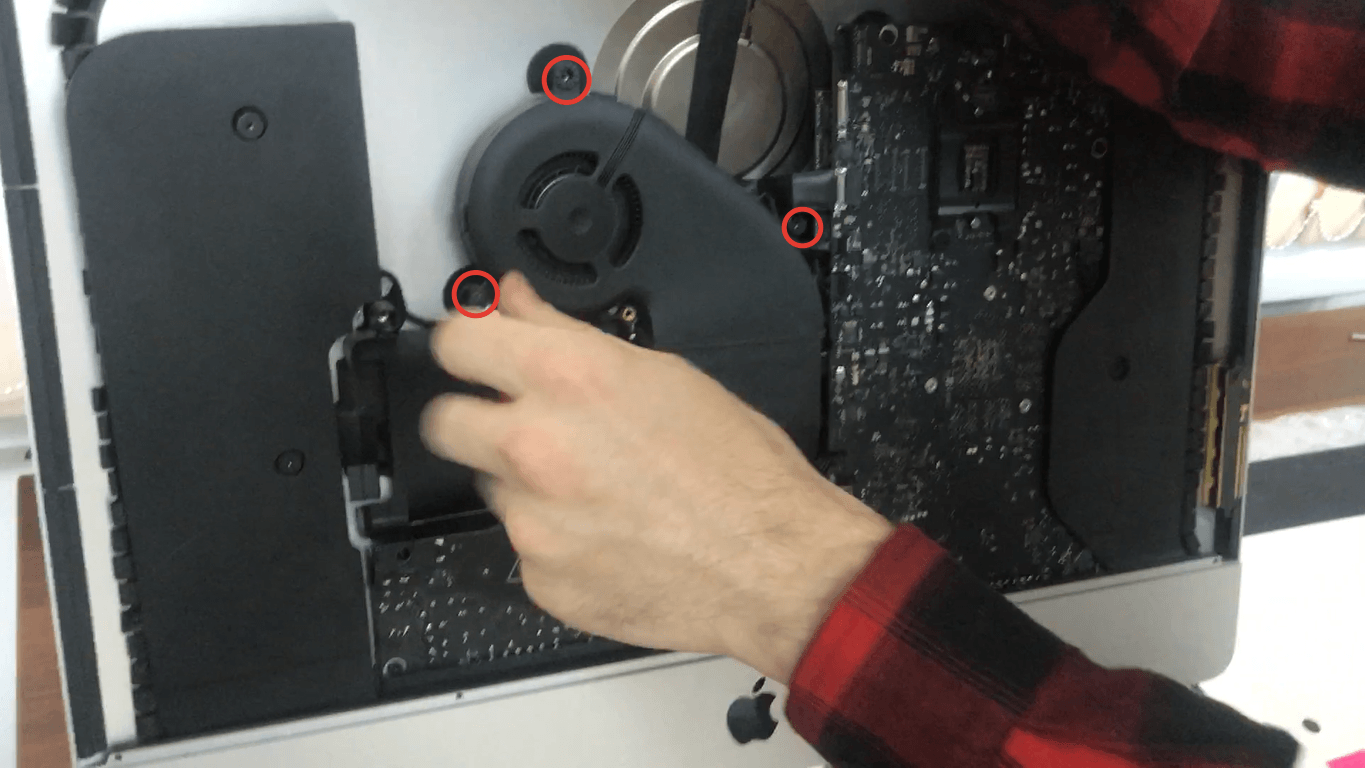

3. Откручиваем болт, который находился под жёстким диском. Это одно из креплений системы охлаждения. Остальные болтики тоже откручиваем, после чего извлекаем вентилятор.

Снимаем вентилятор

4. Отключаем все оставшиеся шлейфы от материнской платы. Откручиваем и извлекаем динамики.

Здесь придётся повозиться

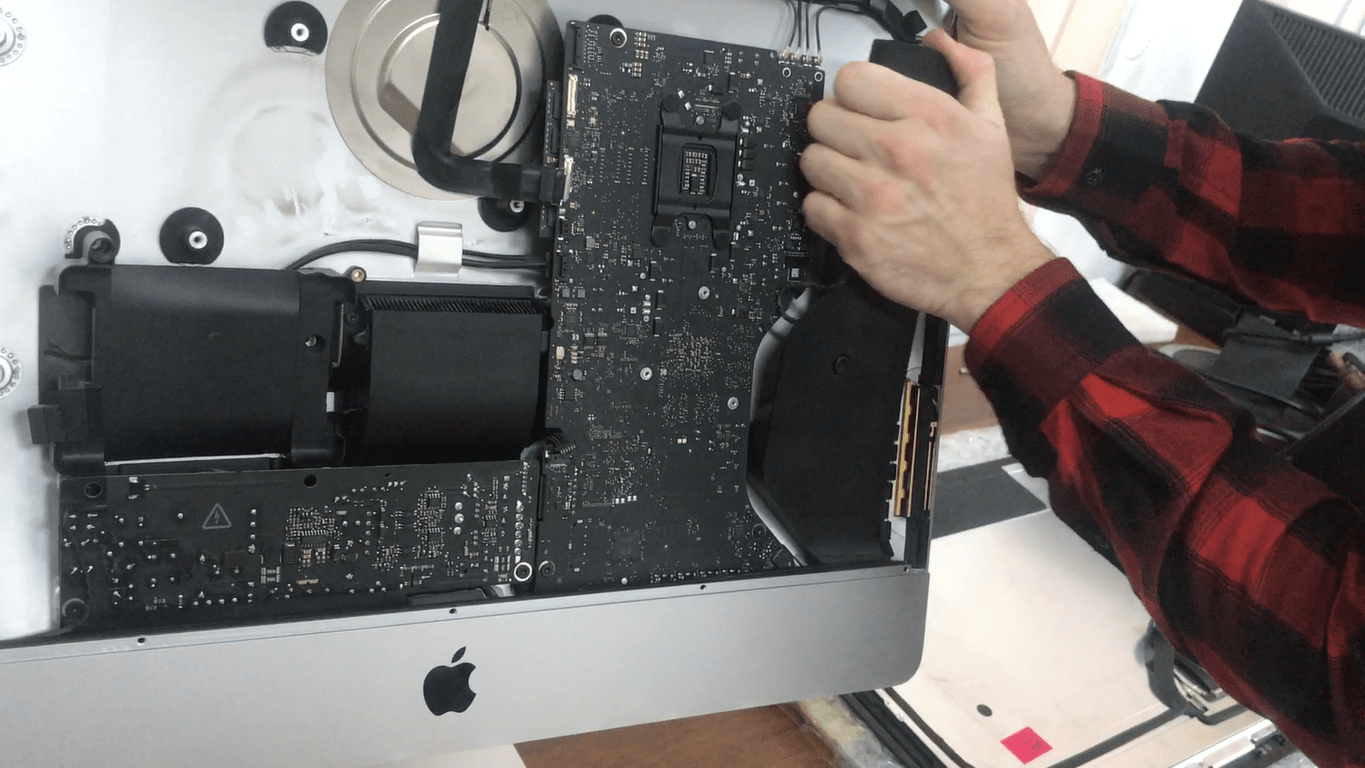

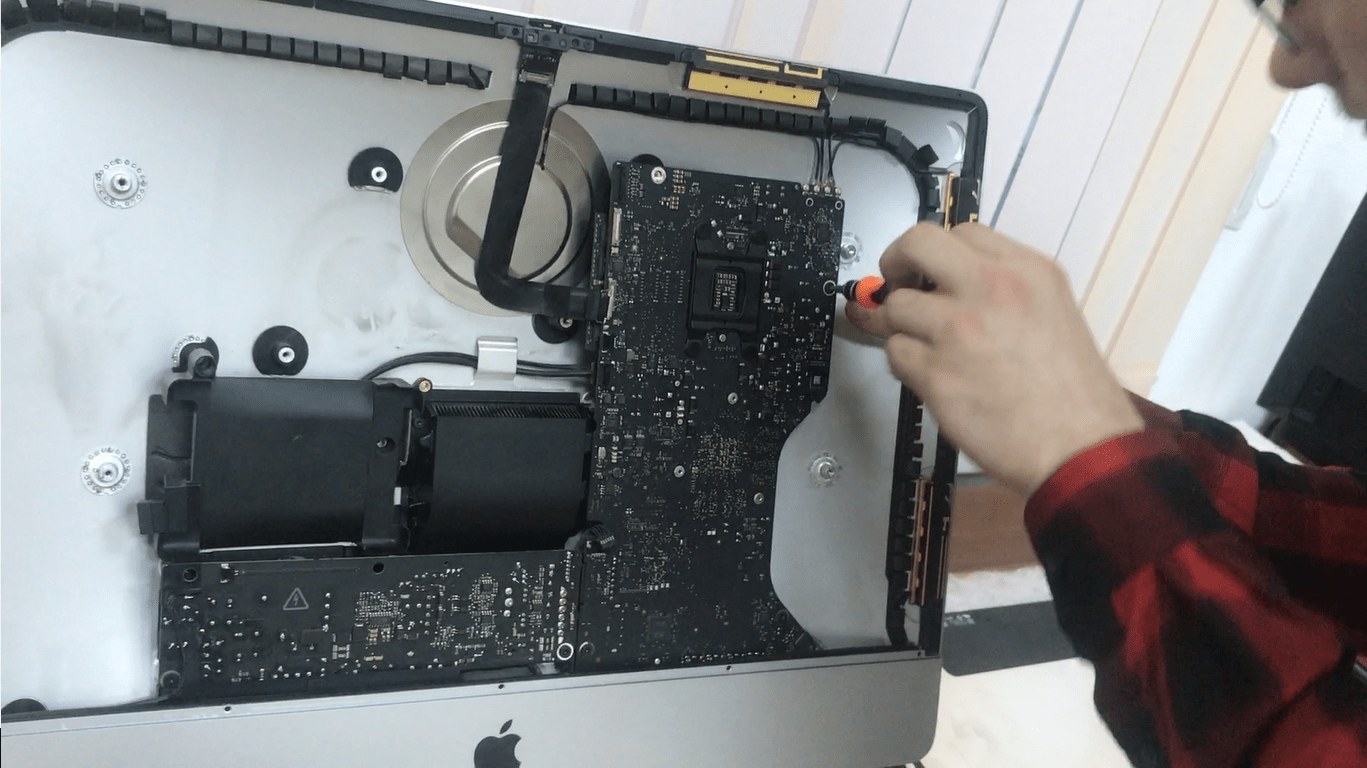

5. Отсоединяем материнскую плату. Она также крепится болтами, которые расположены со всех сторон. Важно не пропустить крепление и не прилагать чрезмерные усилия, чтобы не сломать плату.

Болтиков очень много

Болтиков очень много

6. Убираем все крепления системы охлаждения. Без этого материнскую плату извлечь не получится.

Отсоединяем радиатор от корпуса

Отсоединяем радиатор от корпуса

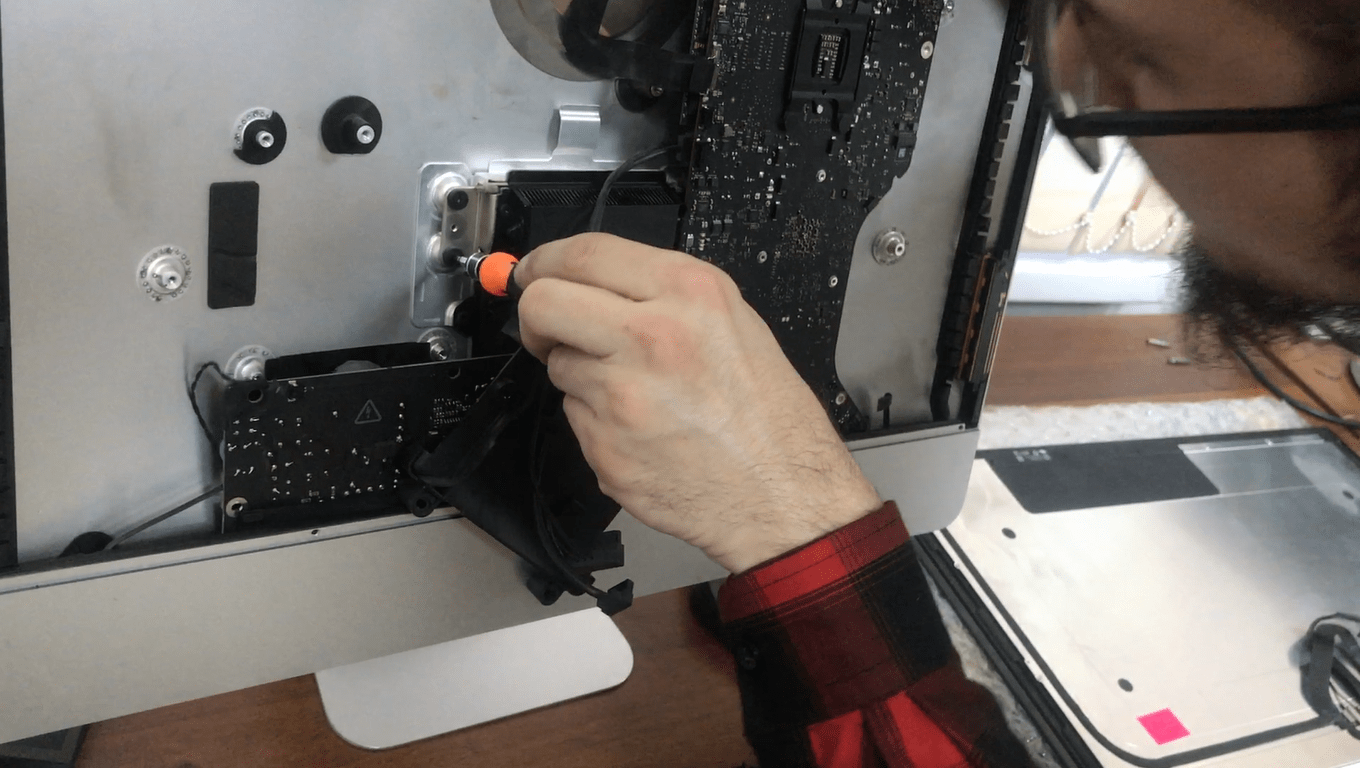

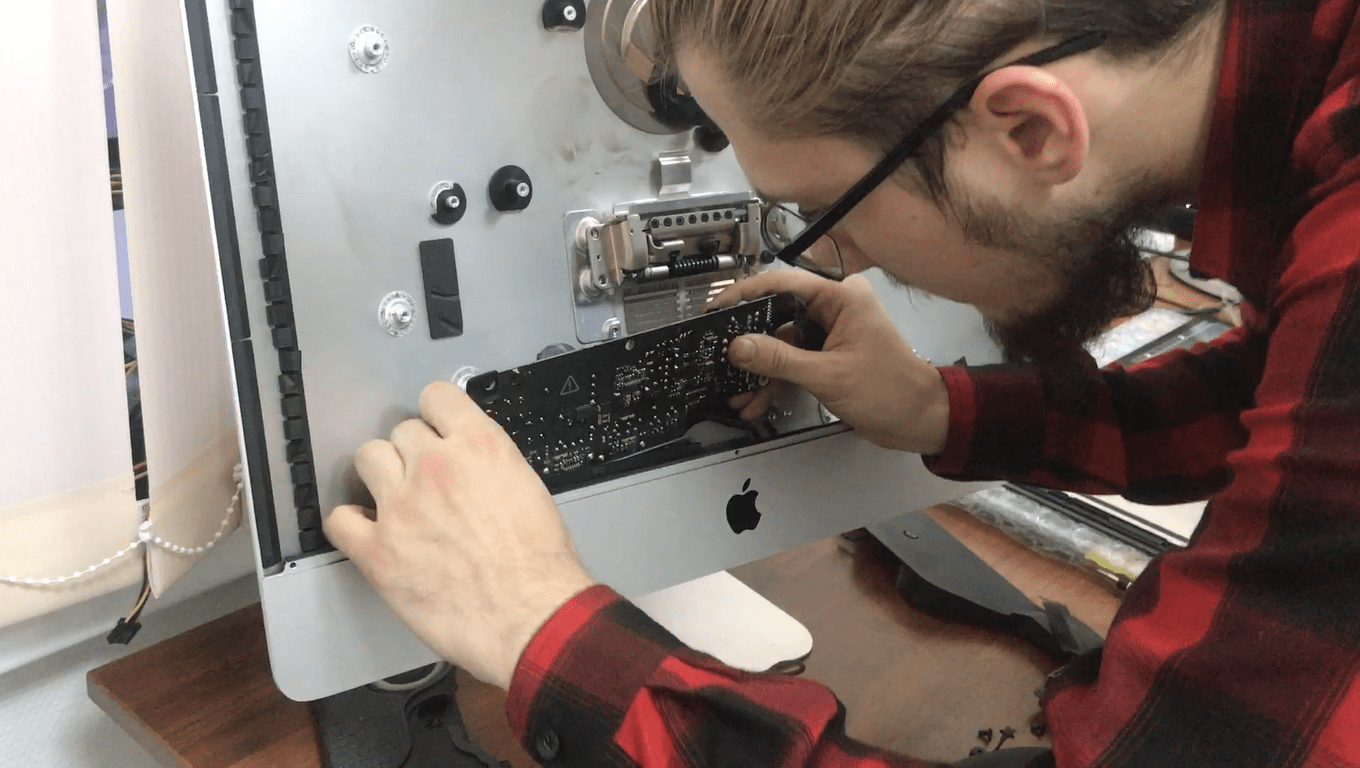

7. Последним извлекаем блок питания. У него тоже есть крепления и шлейф.

Блок питания тоже цепляется до последнего

Блок питания тоже цепляется до последнего

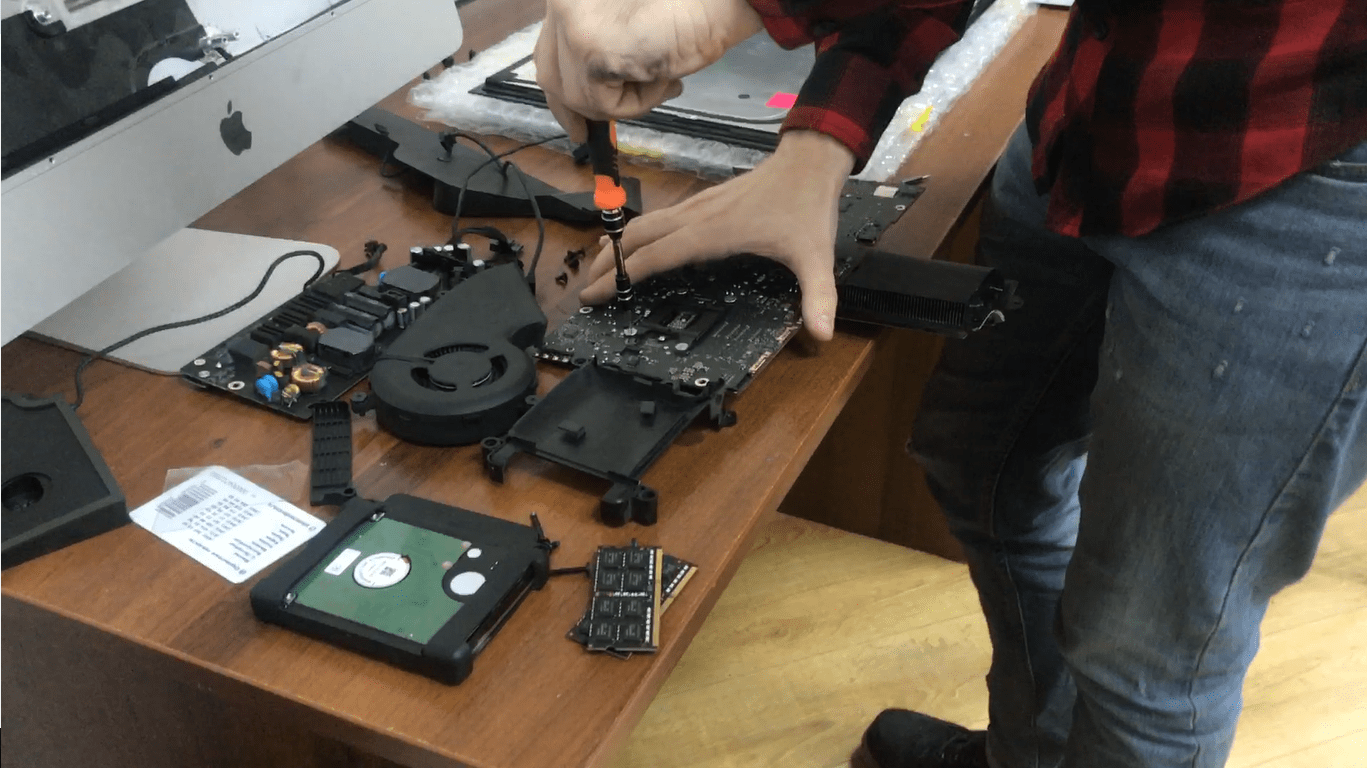

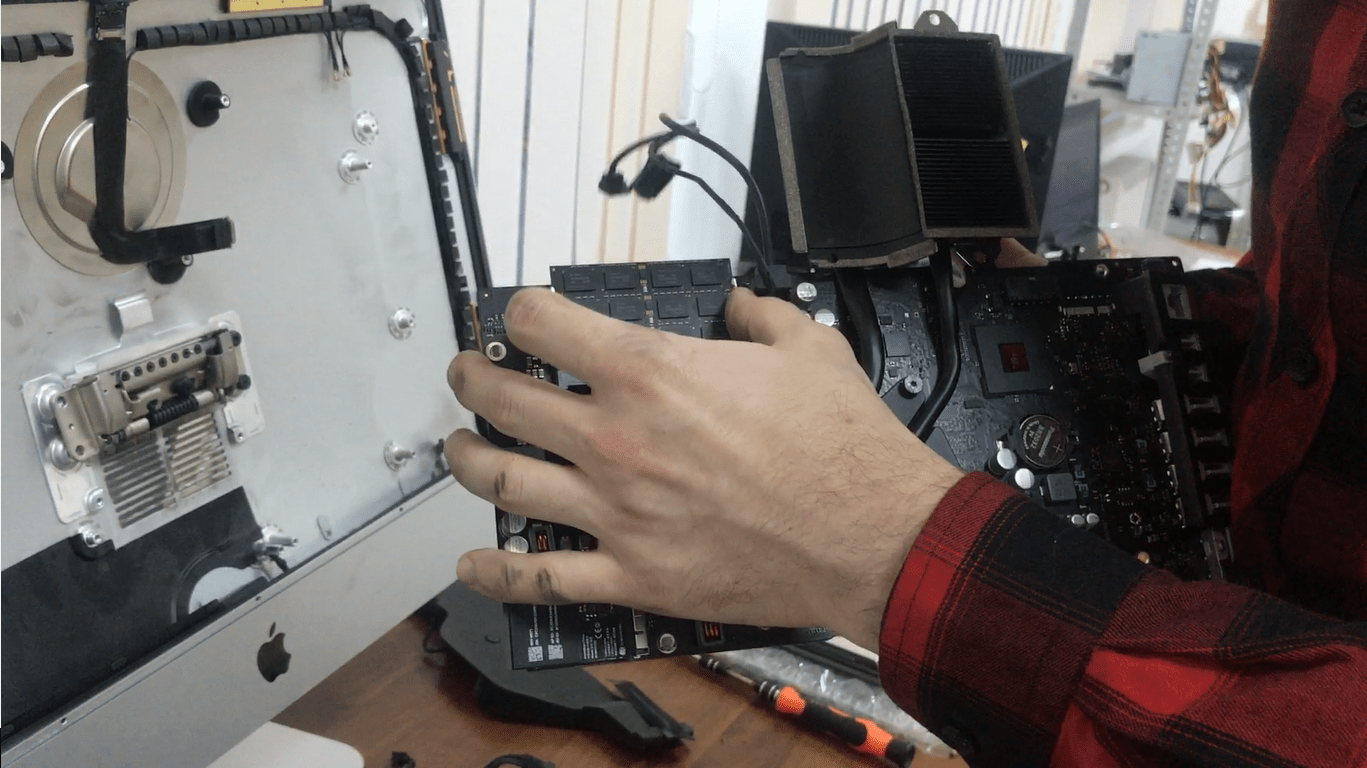

8. Следующий этап – разборка материнской платы. Сначала извлекаем планки оперативной памяти.

Легким движением пальцев оперативная память отсоединяется от платы

Легким движением пальцев оперативная память отсоединяется от платы

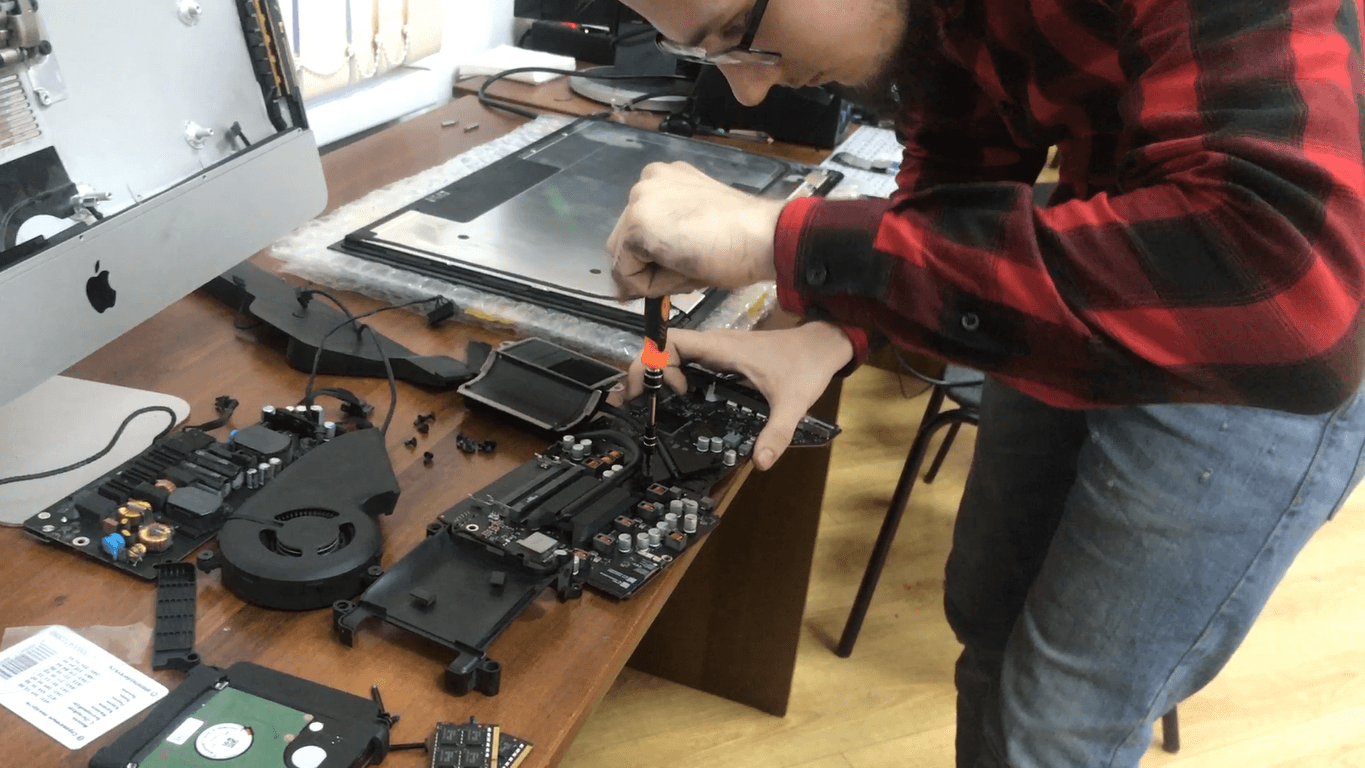

9. Откручиваем крепления радиатора.

Охлаждать пока ничего не надо

Охлаждать пока ничего не надо

10. Переворачиваем материнскую плату на другую сторону. Откручиваем четыре болта, которые держат систему охлаждения.

Крепление с двух сторон для более плотного соединения

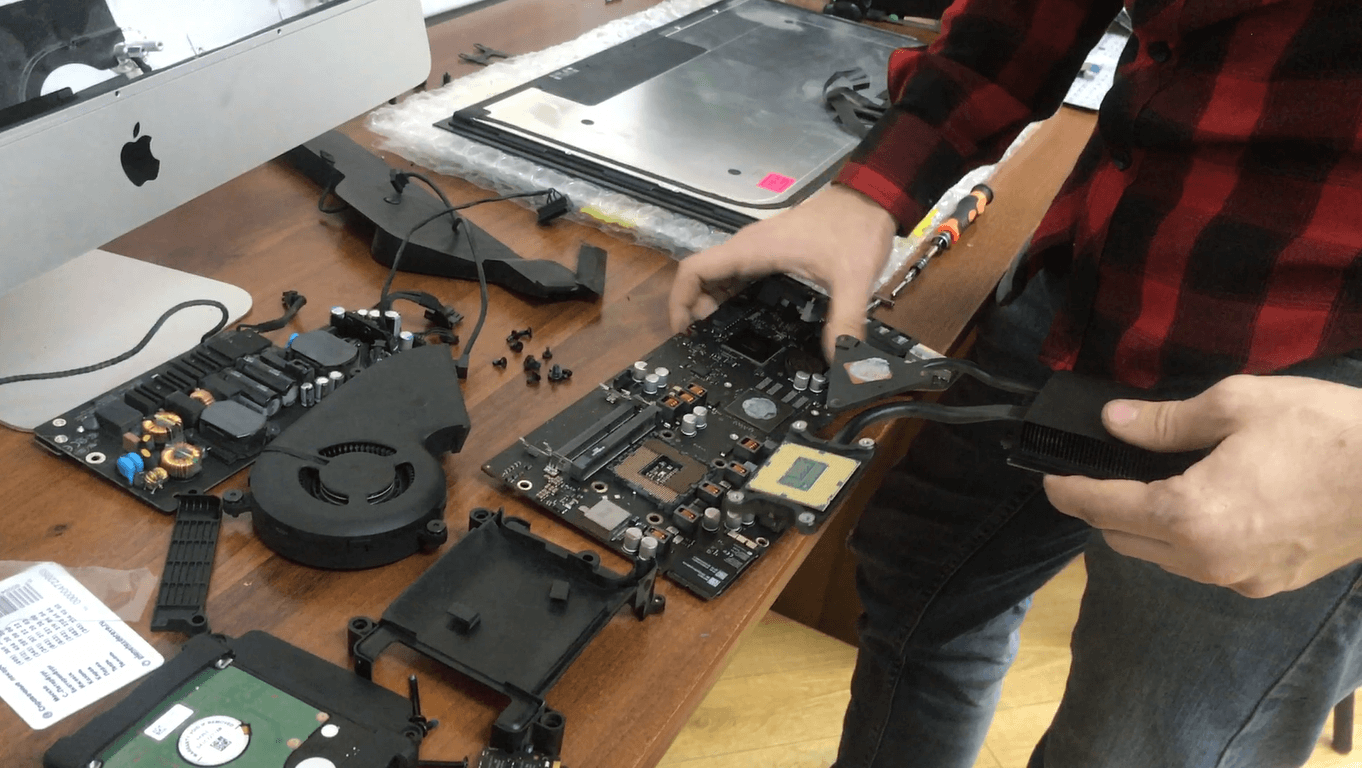

11. Одной рукой держим радиатор, а другой поднимаем материнскую плату. Процессор останется в слоте в системе охлаждения.

Вот и процессор

Вот и процессор

12. Толкаем процессор пальцем снизу вверх, чтобы достать его.

Процессор извлекается из слота

Процессор извлекается из слота

На этом полная разборка iMac завершена. Собирается моноблок по такой же схеме, только в обратном порядке.
