Как правильно перепрошить BIOS с помощью программатора

В данном материале мы разберем прошивку BIOS на примере материнской плате ASRock.

Диагностика показала, что материнская плата успешно стартует, но изображения нет. POST-карта показывает значение d0.

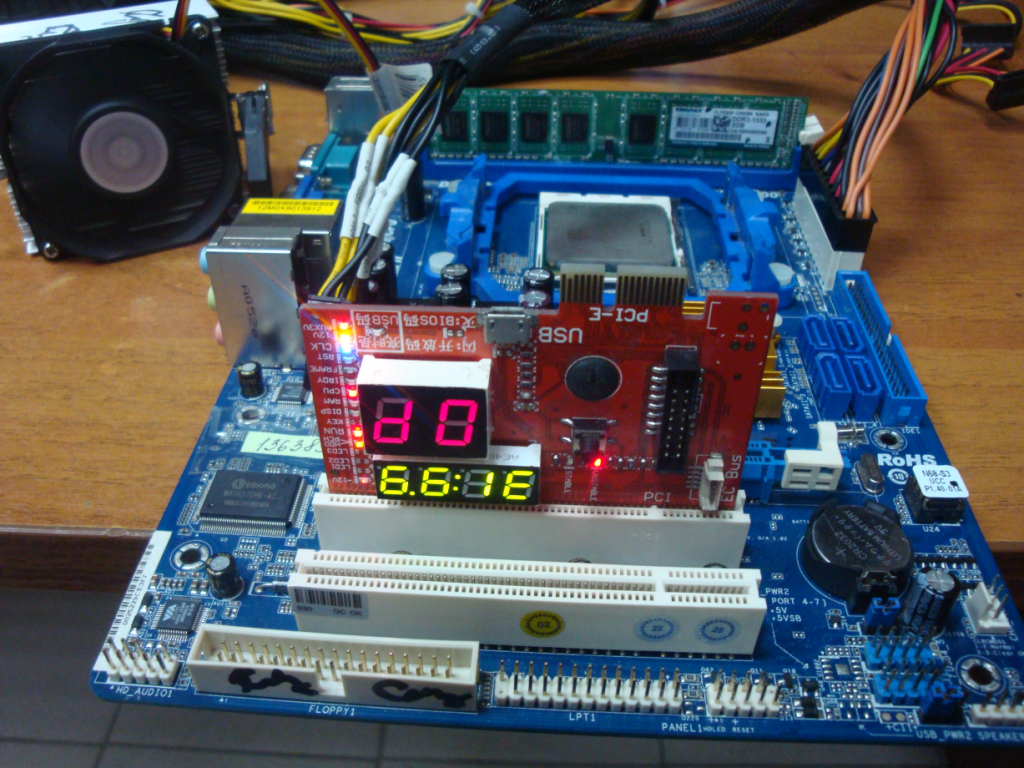

POST-карта показывает значение d0

Что-то явно не так

Замена процессора и оперативной памяти никак не повлияла на результат. Следовательно, следующим этапом ремонта будет перепрошивка BIOS.

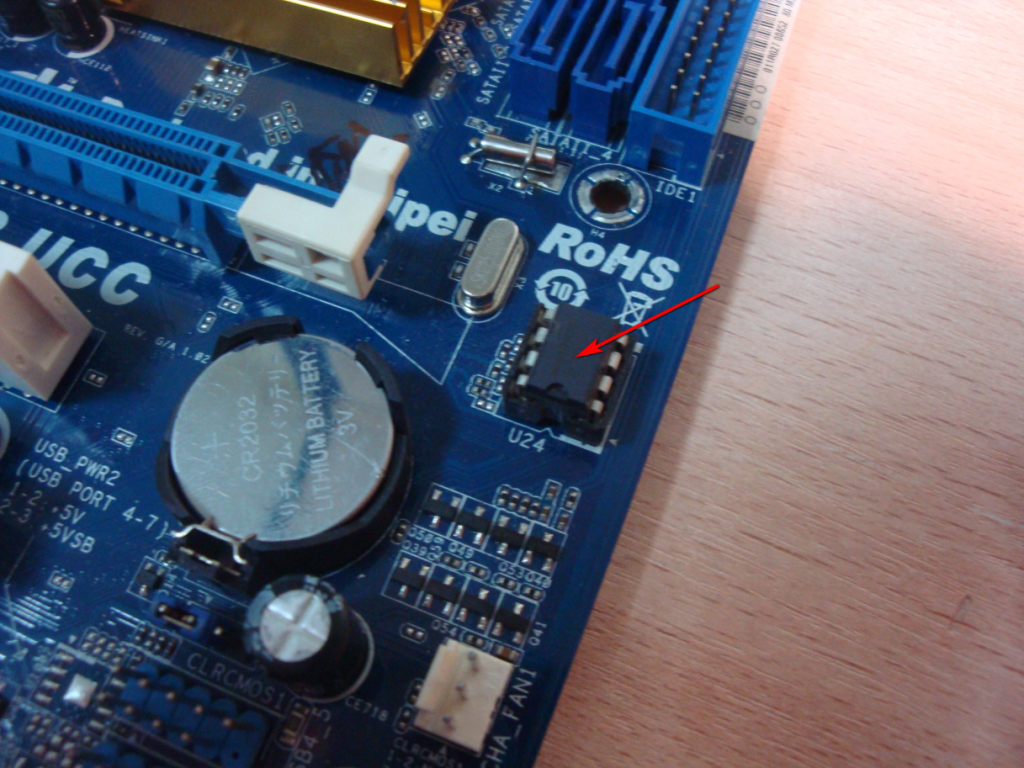

Микросхема БИОС на матплате

Сам BIOS

На данной материнской плате установлена одна микросхема BIOS в колодке (на других платах их может быть и две). Сама микросхема устанавливается в колодку или припаивается непосредственно на плате.

Извлекаем микросхему. Следует быть аккуратным, потому что можно легко погнуть ножки.

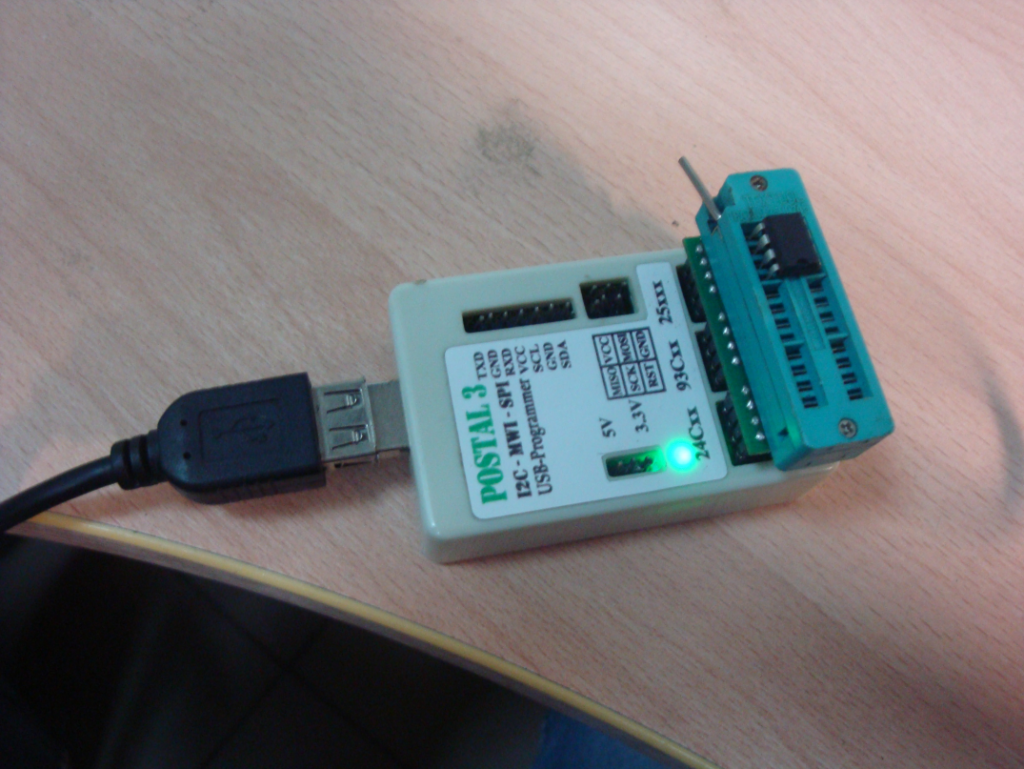

Программатор Postal 3 для обновления БИОС

Наш программатор

Устанавливаем микросхему BIOS в программатор. В данном случае используется программатор Postal 3. При правильной установке микросхемы загорается зеленый индикатор. Если этого не произошло, то микросхему следует перевернуть и зажать колодкой снова.

Далее требуется скачать дамп BIOS для данной материнской платы. Обычно их находят на специализированных форумах (например, vlab.su), хотя некоторые производители размещают их и на своих официальных сайтах. После нахождения и скачивания дампа запускаем программу для данного программатора.

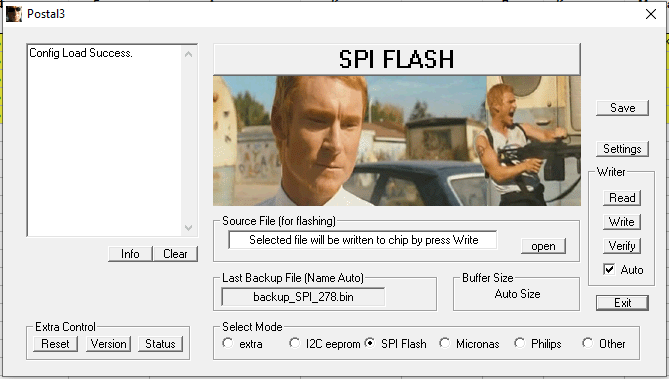

Утилита программатора

Загружаем дамп

Нажимаем кнопку «Read». Программа проверит саму микросхему и скачает с нее имеющийся дамп. Далее, если никаких ошибок в процессе считывания не выскочило, можно заливать скачанный ранее дамп. Для этого нажимаем клавишу «Open» и выбираем прошивку, а после нажимаем клавишу «Write».

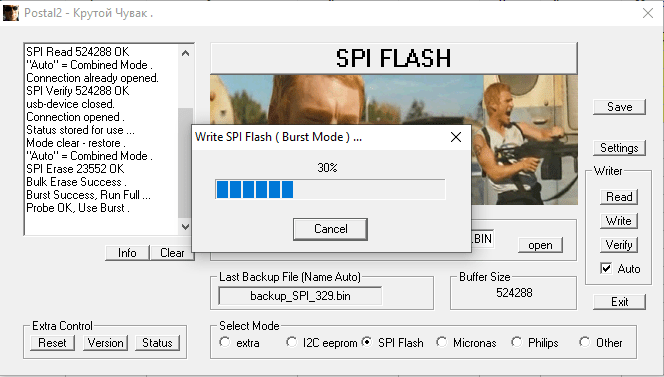

Перепрошивка биос в программе программатора

Ждем

Если перепрошивка прошла без ошибок, можно извлекать микросхему BIOS из программатора и устанавливать ее обратно на материнскую плату.

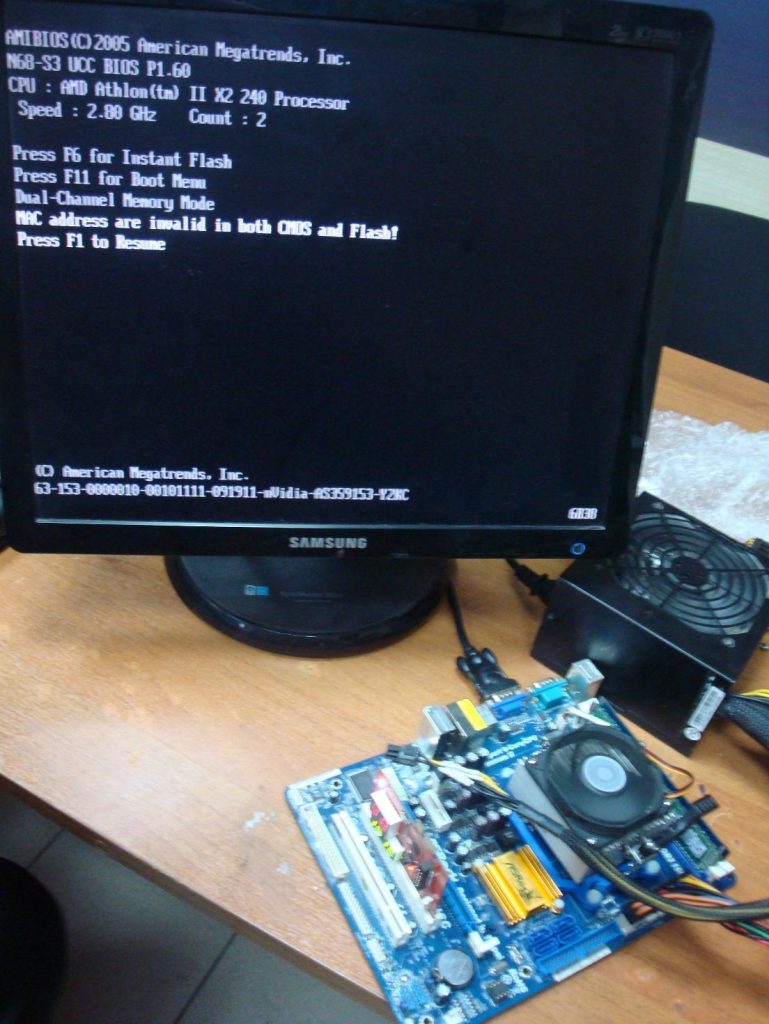

Успешная перепрошивка BIOS

Все работает

Запускаем материнскую плату. В нашем случае материнская плата стартует, изображение появляется на экране. Ремонт окончен.
